Module quang cho switch PoE: cần kiểm tra gì khi kết nối camera, WiFi AP và thiết bị mạng?

Switch PoE thường dùng để cấp nguồn và kết nối cho camera IP, WiFi AP, điện thoại IP hoặc thiết bị mạng ở nhiều khu vực. Khi cần kéo uplink xa về core switch, firewall hoặc phòng server, doanh nghiệp thường cần dùng module quang SFP/SFP+ để truyền dữ liệu ổn định hơn so với cáp đồng.

Switch PoE dùng module quang trong trường hợp nào?

Module quang thường được dùng ở cổng uplink của switch PoE. Các port RJ45 cấp PoE cho camera/AP, còn cổng SFP/SFP+ dùng để gom dữ liệu về hệ thống trung tâm.

Kết nối camera IP Switch PoE đặt gần cụm camera, uplink quang về NVR hoặc core switch.

Kết nối WiFi AP Nhiều AP gom về switch PoE, sau đó uplink về hệ thống mạng chính.

Kéo xa giữa khu vực Nhà xưởng, kho, bãi xe, tầng khác hoặc tòa nhà khác cần đi quang.

Giảm nghẽn uplink Nhiều thiết bị PoE cùng truyền dữ liệu về trung tâm, cần đường uplink ổn định.

1. Kiểm tra switch PoE có cổng SFP hay SFP+?

Đây là bước quan trọng nhất. Nhiều switch PoE chỉ có cổng SFP 1G, trong khi một số dòng cao hơn có cổng SFP+ 10G. Nếu chọn sai module, link có thể không lên hoặc switch không nhận module.

Loại cổng uplink	Tốc độ thường gặp	Lưu ý khi chọn module
SFP	1G	Chọn module SFP 1G; không dùng module SFP+ 10G để nâng tốc độ nếu switch không hỗ trợ
SFP+	10G	Chọn module SFP+ 10G và kiểm tra thiết bị đầu còn lại cũng hỗ trợ 10G

Không nên chỉ báo “switch PoE cần module quang”. Nên gửi đúng model switch để kiểm tra cổng uplink là SFP 1G hay SFP+ 10G.

2. Chọn 1G hay 10G cho uplink switch PoE?

Tùy số lượng thiết bị PoE và lưu lượng dữ liệu, doanh nghiệp có thể dùng uplink 1G hoặc 10G.

Uplink 1G Phù hợp switch PoE nhỏ, ít camera/AP, lưu lượng không quá lớn.

Uplink 10G Phù hợp nhiều camera, camera độ phân giải cao, nhiều WiFi AP hoặc nhiều VLAN.

Nhiều switch PoE gom về core Nên kiểm tra tổng lưu lượng để tránh nghẽn uplink.

Thiết bị đầu còn lại Core switch, firewall hoặc NVR cũng phải hỗ trợ tốc độ tương ứng.

3. Kiểm tra thiết bị ở đầu còn lại

Uplink quang luôn có hai đầu. Một đầu là switch PoE, đầu còn lại có thể là core switch, firewall, NVR, switch trung tâm hoặc thiết bị mạng khác.

Switch PoE → Core switch Dùng để gom camera/AP/thiết bị mạng về hệ thống trung tâm.

Switch PoE → NVR Phù hợp hệ thống camera tập trung về đầu ghi hoặc server lưu trữ.

Switch PoE → Firewall Dùng khi phân vùng mạng, VLAN hoặc quản lý traffic qua firewall.

Switch PoE → Switch khác Dùng cho mô hình nhiều tủ mạng, nhiều tầng hoặc nhiều khu vực.

4. Kiểm tra dây quang và khoảng cách tuyến

Switch PoE thường đặt ở khu vực gần camera/AP, còn hệ thống trung tâm có thể nằm ở phòng server hoặc phòng bảo vệ. Vì vậy, cần chọn module theo loại dây và khoảng cách thực tế.

Loại tuyến	Module thường dùng	Ứng dụng thực tế

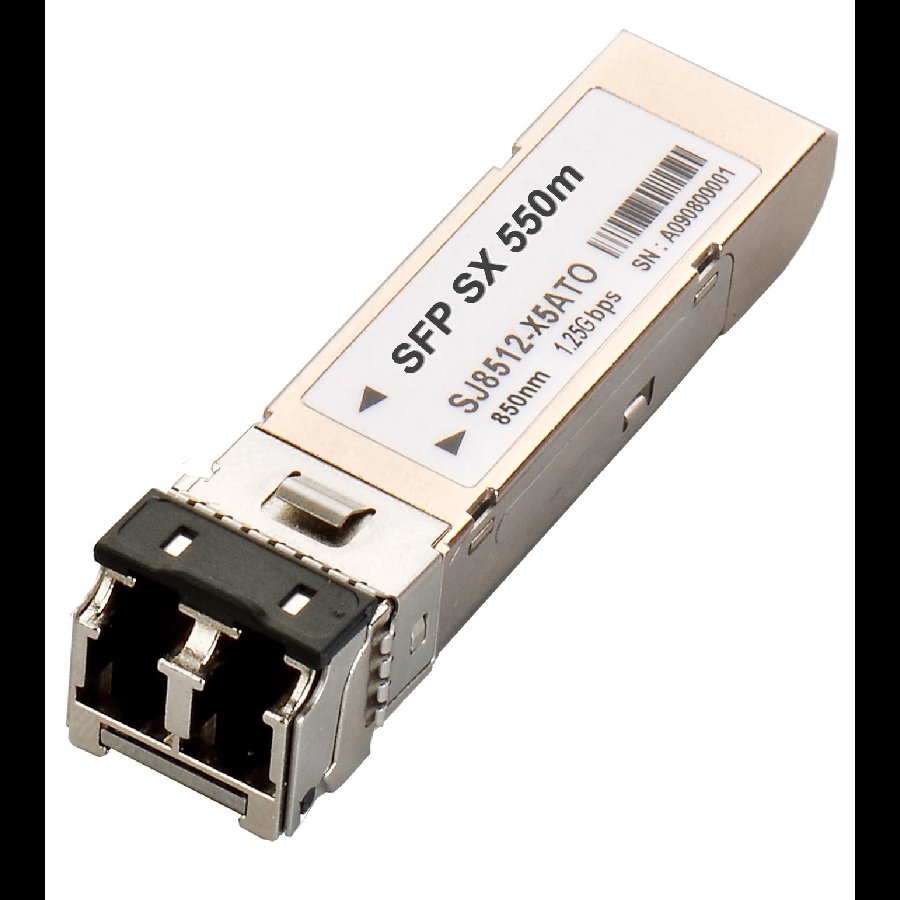

Khoảng cách ngắn	Multi-mode / SR	Trong phòng máy, cùng tòa nhà, khoảng cách gần

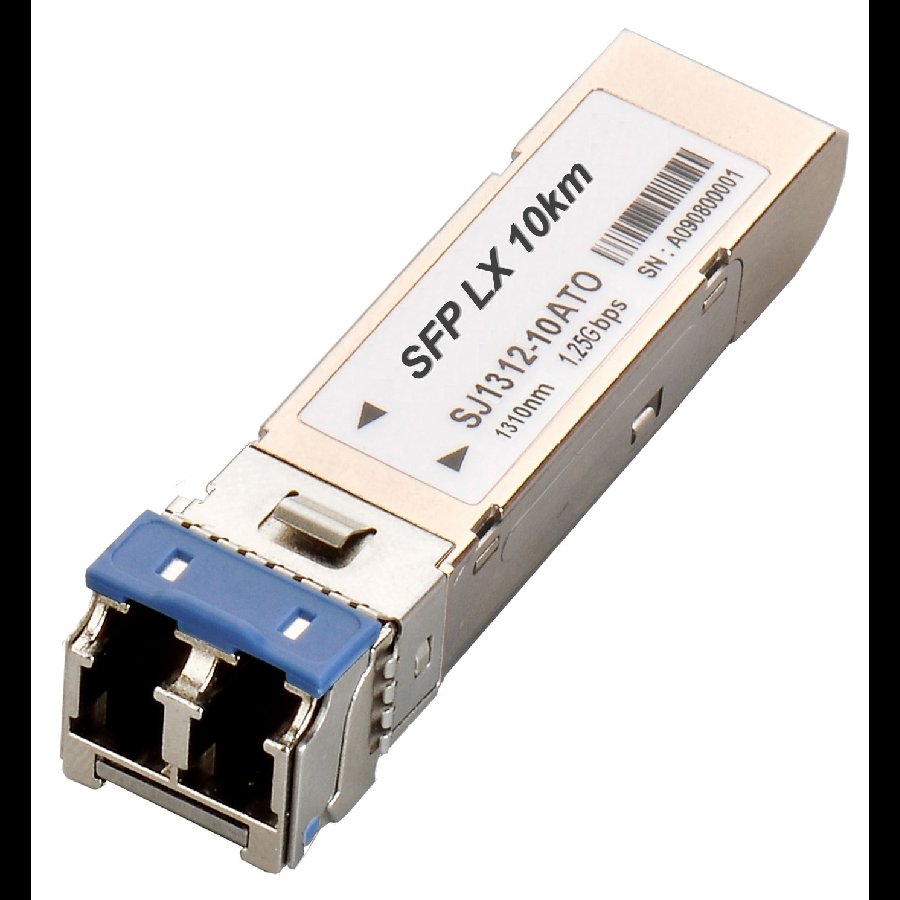

Giữa tầng, nhà xưởng, bãi xe	Single-mode / LR	Kéo uplink từ switch PoE khu vực xa về core switch/NVR
Tuyến xa hơn	Single-mode / ER hoặc module khoảng cách xa	Kết nối giữa khuôn viên rộng, kho, xưởng hoặc tòa nhà cách xa

5. Kiểm tra đầu nối LC/SC và ODF/patch panel

Phần lớn module SFP/SFP+ dùng đầu LC, nhưng tuyến cáp thực tế có thể đi qua ODF hoặc patch panel đầu SC. Nếu không kiểm tra, doanh nghiệp có thể mua đúng module nhưng thiếu dây nhảy phù hợp.

LC-LC Dùng khi hai đầu đều cắm trực tiếp vào module SFP/SFP+ đầu LC.

LC-SC Dùng khi module đầu LC kết nối về ODF hoặc patch panel đầu SC.

ODF/patch panel Cần kiểm tra đầu nối thực tế trước khi mua dây nhảy.

TX/RX Với dây duplex, nếu link không lên có thể cần kiểm tra chiều TX/RX.

6. Module tương thích cho switch PoE có dùng được không?

Module tương thích có thể dùng tốt nếu được chọn đúng theo hãng và model switch PoE. Tuy nhiên, không nên chọn module theo cách “miễn là SFP 1G hoặc SFP+ 10G là được”.

Cần kiểm tra đúng model switch PoE, hãng thiết bị, loại cổng, tốc độ, loại dây quang và thiết bị đầu còn lại để tránh lỗi không nhận module hoặc link không lên.

Checklist nhanh trước khi mua module cho switch PoE

Để chọn đúng module quang cho switch PoE, doanh nghiệp nên chuẩn bị các thông tin sau:

Model switch PoE Cisco, HPE Aruba, TP-Link, Ruijie, FortiSwitch, MikroTik hoặc model cụ thể.

Loại cổng uplink SFP 1G hay SFP+ 10G.

Thiết bị đầu còn lại Core switch, NVR, firewall hoặc switch trung tâm.

Tốc độ cần dùng 1G hay 10G tùy số lượng camera/AP và lưu lượng thực tế.

Loại dây quang Single-mode hay Multi-mode.

Khoảng cách tuyến Trong tòa nhà, giữa tầng, nhà xưởng, kho, bãi xe.

Đầu nối / dây nhảy LC-LC, LC-SC hoặc qua ODF/patch panel.

Chứng từ dự án CO, CQ, datasheet hoặc thông tin bảo hành nếu cần.

Những lỗi thường gặp khi chọn module cho switch PoE

Chỉ báo “module cho switch PoE” nhưng không cung cấp model switch.
Nhầm cổng SFP 1G với SFP+ 10G.
Dùng module 10G cho switch PoE chỉ hỗ trợ uplink 1G.
Không kiểm tra thiết bị đầu còn lại có cùng tốc độ không.
Không kiểm tra dây Single-mode/Multi-mode.
Không kiểm tra đầu nối LC/SC hoặc dây nhảy qua ODF.
Gom nhiều camera/AP về uplink 1G gây nghẽn băng thông.
Không xác định yêu cầu CO, CQ trước khi mua cho dự án.

Kết luận

Module quang cho switch PoE thường dùng để uplink dữ liệu từ camera IP, WiFi AP và thiết bị mạng về core switch, NVR, firewall hoặc phòng server. Khi chọn module, cần kiểm tra đúng model switch, loại cổng SFP/SFP+, tốc độ, dây quang, khoảng cách, đầu nối và thiết bị ở đầu còn lại.

Kiểm tra kỹ từ đầu giúp hạn chế lỗi switch không nhận module, link không lên hoặc nghẽn uplink khi nhiều thiết bị PoE truyền dữ liệu cùng lúc.

NAMHI tư vấn module quang cho switch PoE

NAMHI cung cấp module quang tương thích cho nhiều hãng thiết bị như switch PoE, core switch, firewall, server, storage và hệ thống camera/WiFi. Đặc biệt, NAMHI đang phân phối module quang SANOC với nhiều lựa chọn SFP, SFP+, SFP28, QSFP cho các nhu cầu 1G, 10G, 25G, 40G và 100G.

Module quang SANOC do NAMHI cung cấp có đầy đủ CO, CQ theo nhu cầu dự án, phù hợp cho doanh nghiệp cần mua sắm, nghiệm thu và triển khai hệ thống camera, WiFi, nhà xưởng, tòa nhà hoặc khuôn viên rộng.
